インパクトハンマー

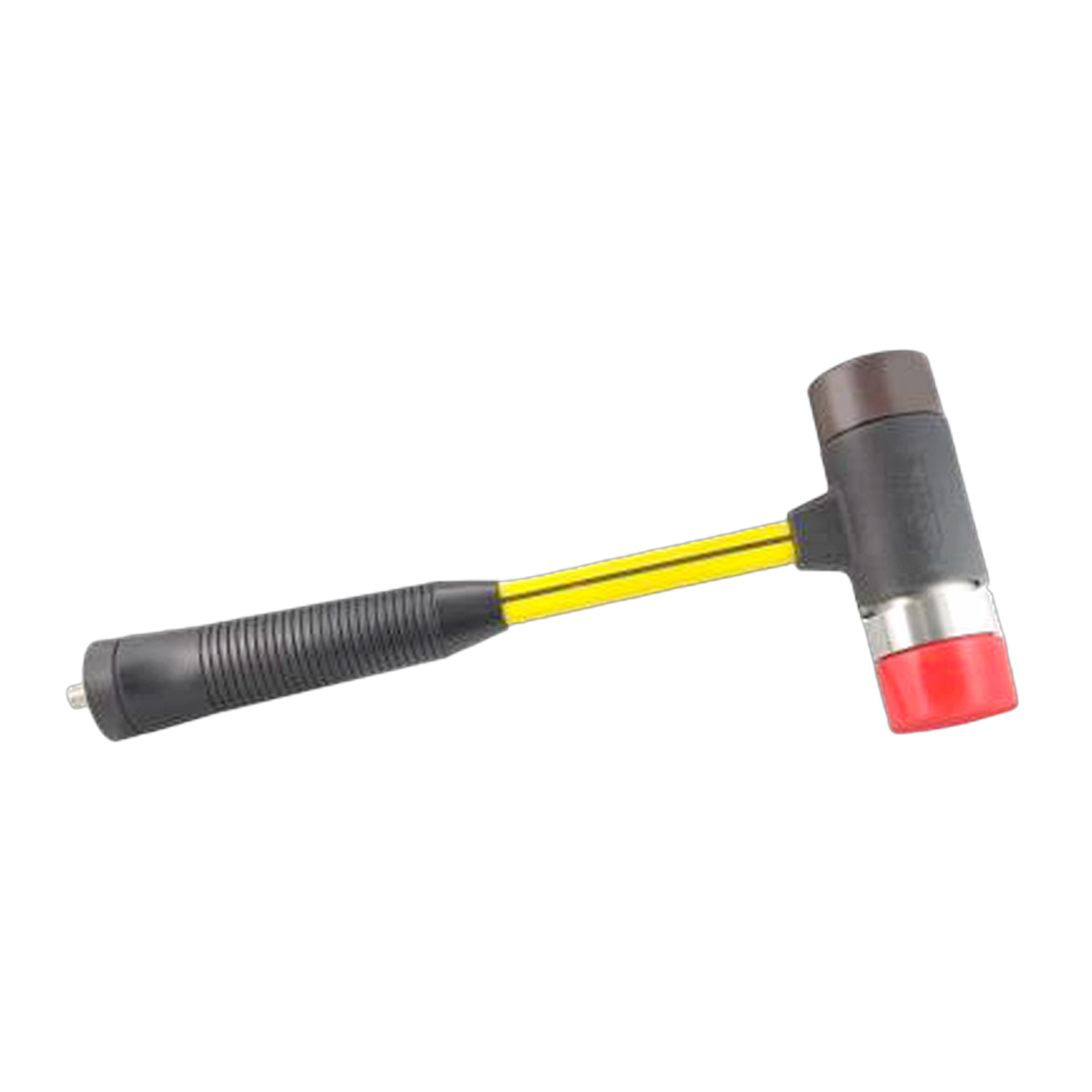

PCB Piezotronics 社製 Impact Hammer (モーダルハンマー)「086D20」、東陽テクニカ取扱。構造物のモーダル試験 (固有振動数・モード形状の同定) や周波数応答測定のため、ハンマーで対象を打撃して入力力を計測する。内蔵フォースセンサーにより、感度 0.23 mV/N、測定範囲 ±22,240 N pk、共振周波数 12 kHz 以上で打撃力を高精度に取得。ヘッド重量 約 1.1 kg、軟・中・硬の交換可能チップを付属し、対象や周波数帯域に応じた打撃が可能。

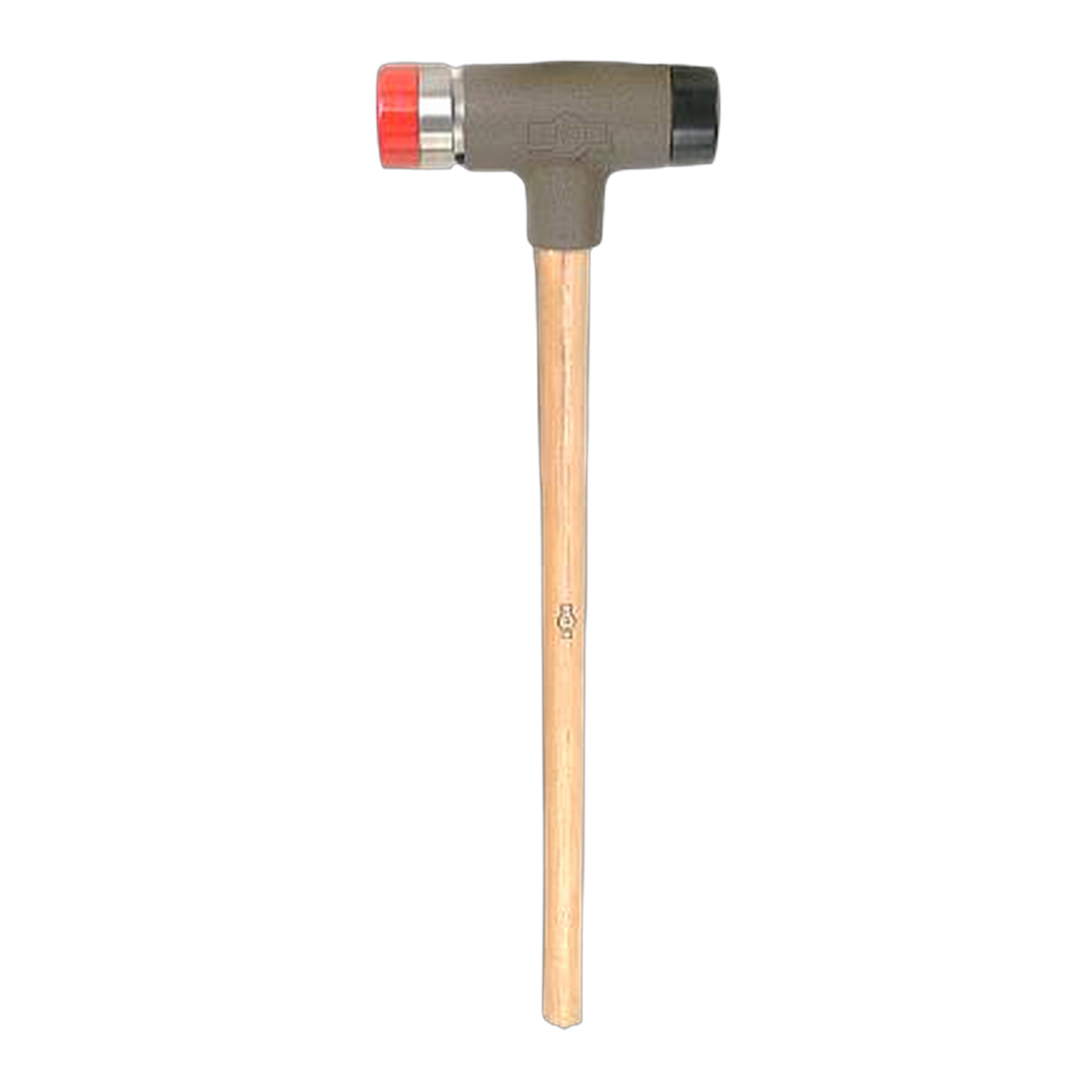

PCB Piezotronics 社製の大型 Impact Hammer (モーダルハンマー)「086D50」、東陽テクニカ取扱。大型構造物のモーダル試験 (固有振動数・モード形状同定) で、大きな打撃力が必要な対象に使用。内蔵フォースセンサーにより、感度 0.23 mV/N (1 mV/lbf)、測定範囲 ±22,240 N pk (±5000 lbf)、共振周波数 5 kHz 以上で打撃力を計測。ハンマー質量 約 5.5 kg、ヘッド径・チップ径 3.0 インチ、超軟・軟・中硬の交換可能チップを付属。
