変位計・クラックゲージ

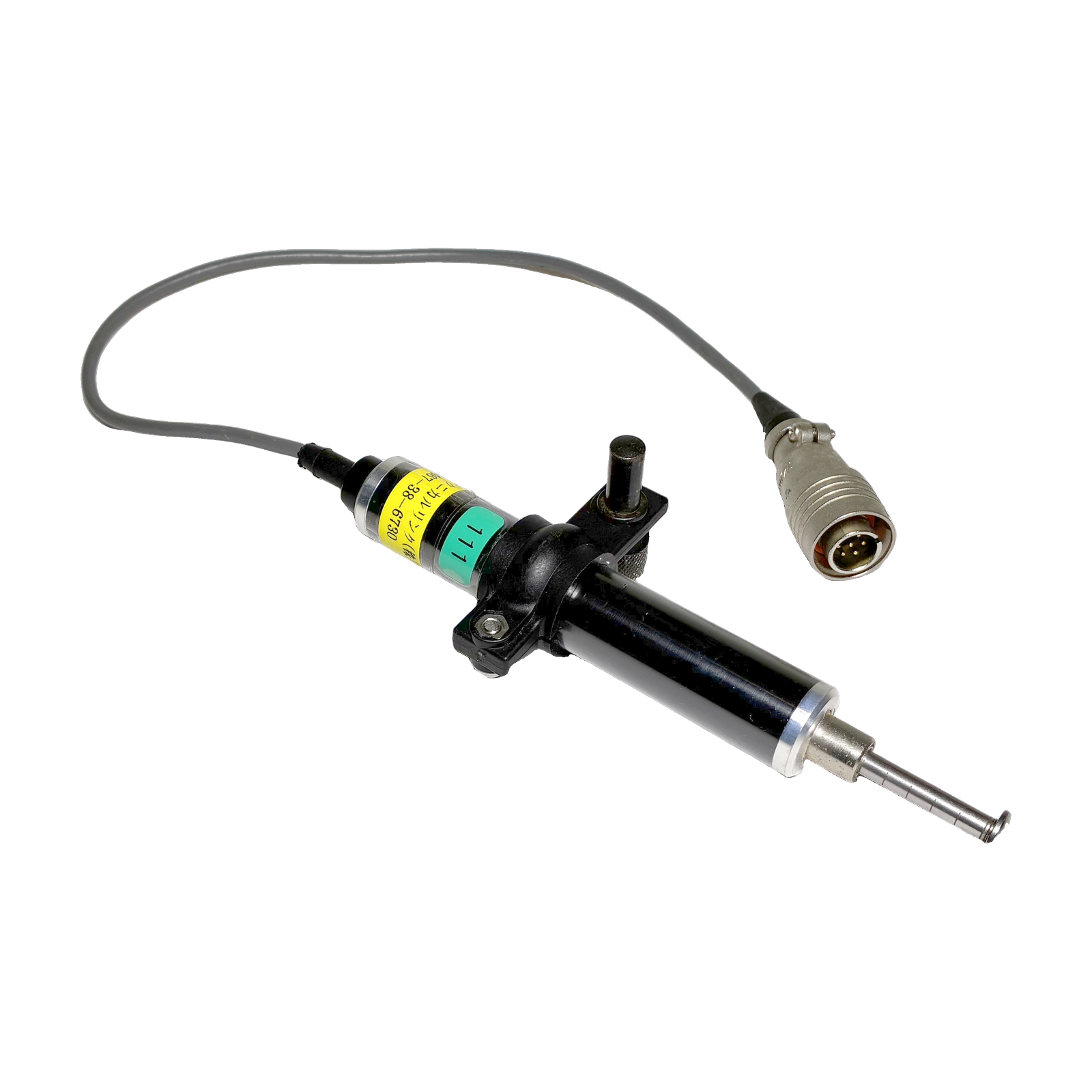

容量 25mm の高感度変位計。定格出力 6.25mV/V (12500×10⁻⁶ ひずみ)、感度 500×10⁻⁶ ひずみ/mm。静的・動的測定の両方に対応し、高精度・高出力で応答性に優れる。許容温度範囲 −10〜+60℃。

容量 25mm の防滴型高感度変位計。シャフトにベローズを取り付けた構造で、現場など環境条件の悪い箇所での測定に対応。保護等級 IP42 相当、定格出力 6.25mV/V・感度 500×10⁻⁶ ひずみ/mm は CDP-25 と同等。

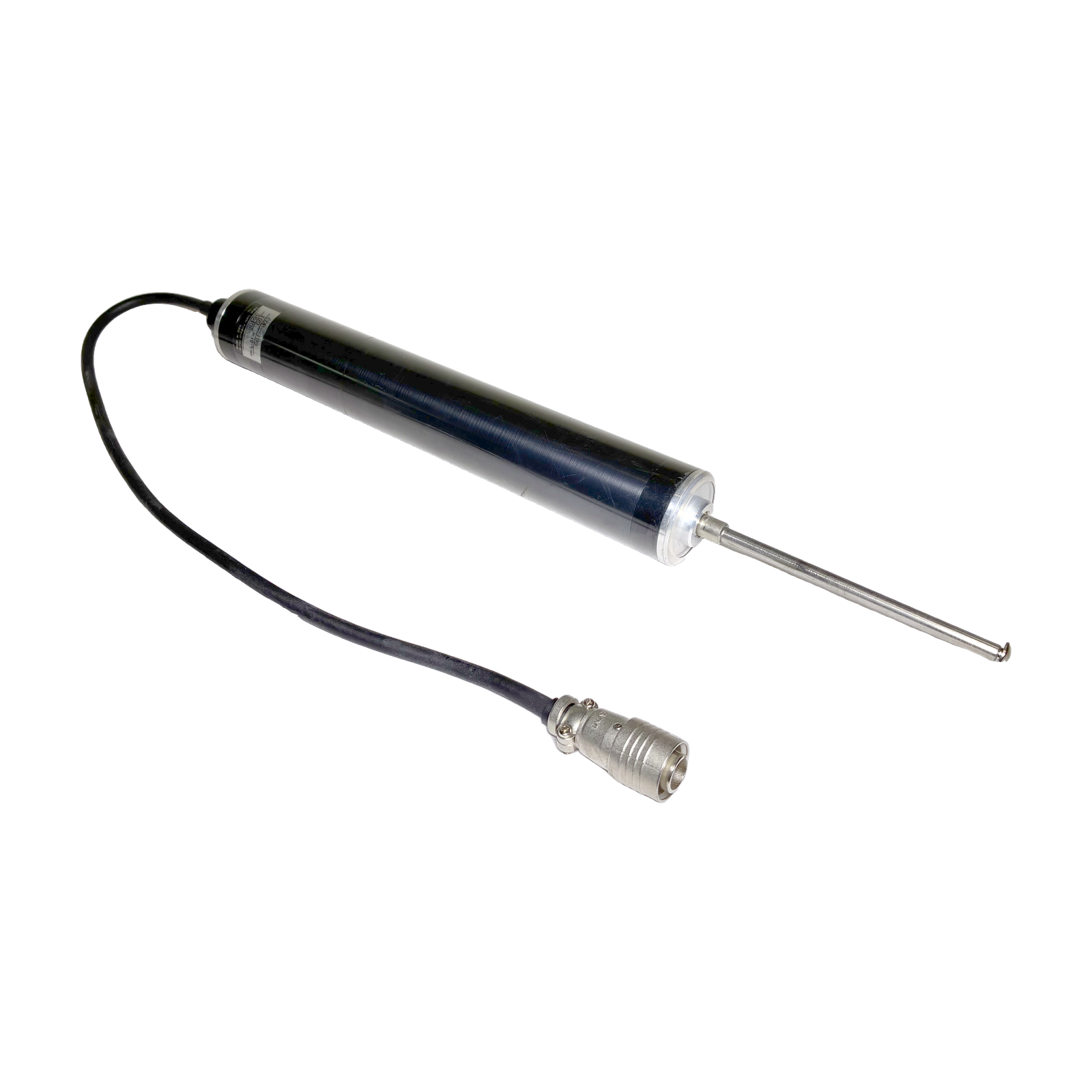

容量 100mm の大型変位計。定格出力 5mV/V (10000×10⁻⁶ ひずみ)、感度 100×10⁻⁶ ひずみ/mm。大変位の測定に対応し、高精度・高出力で応答性に優れる。許容温度範囲 −10〜+60℃。

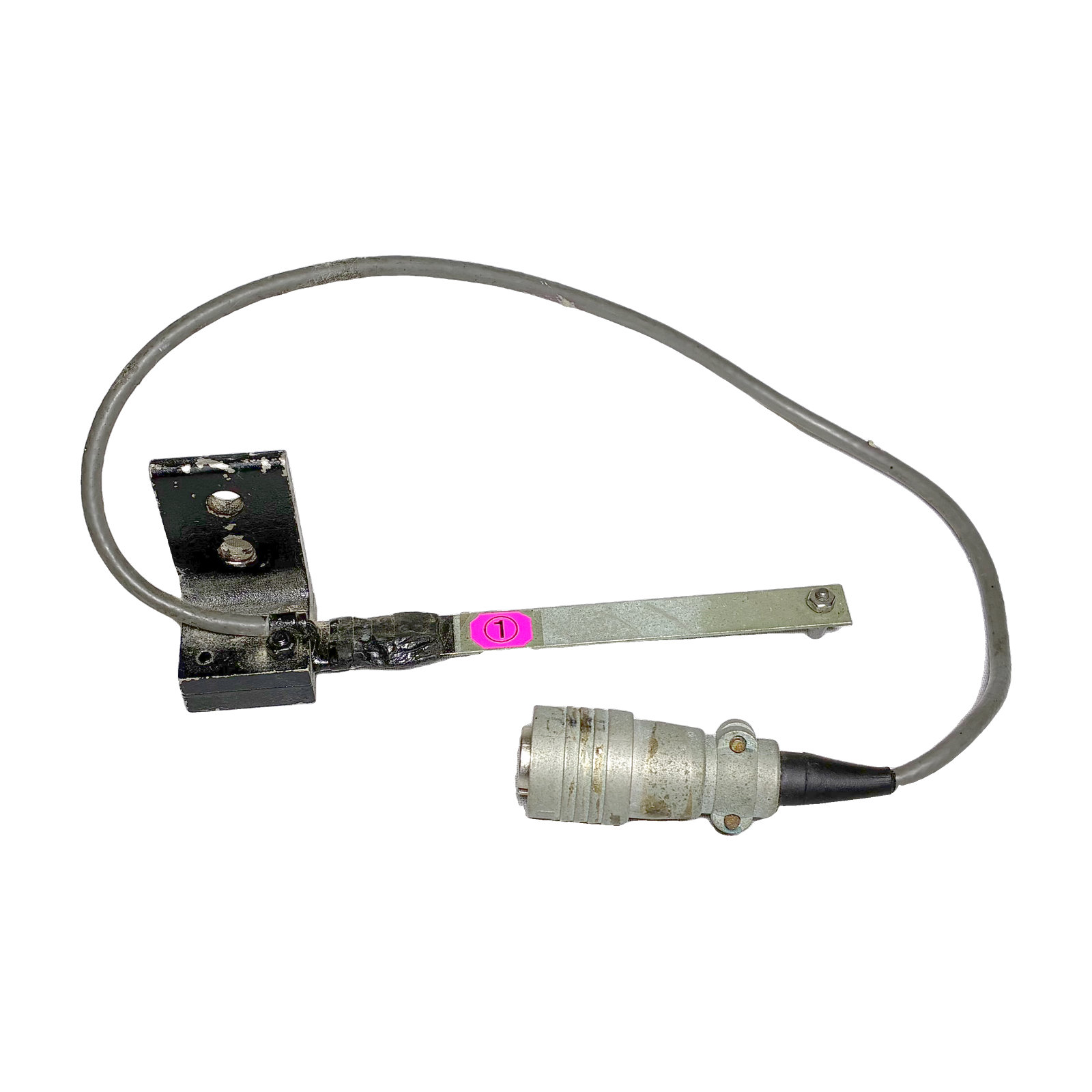

10mm 容量のカンチレバ型変位計。カンチレバにひずみゲージを取り付けたシンプルな構造で、感度は約 500×10⁻⁶ ひずみ/mm。応答性が高く、狭いスペースへの取り付けが可能で、取り扱いも容易。

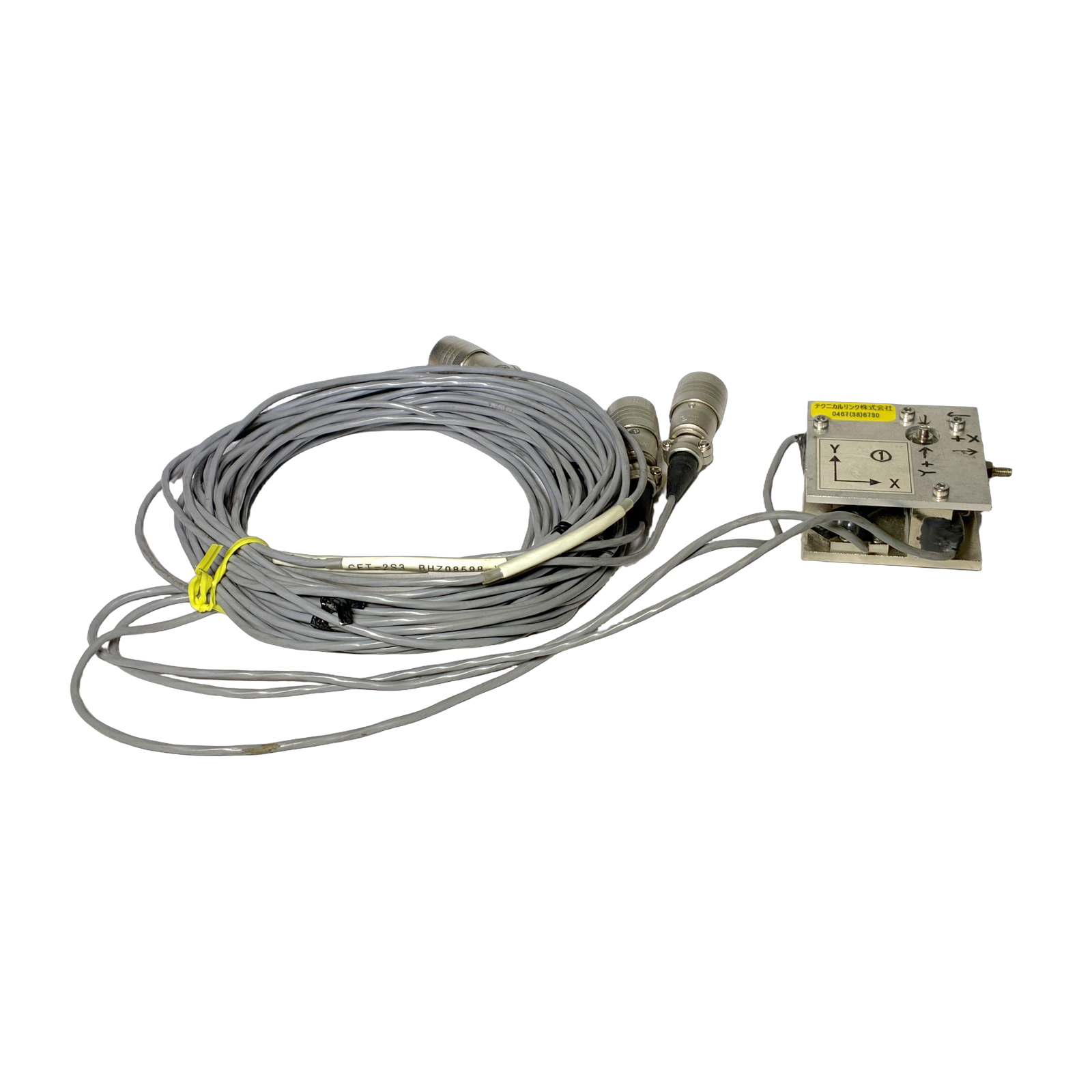

カンチレバ型変位計 CEを3軸に配置した3軸クラックゲージ

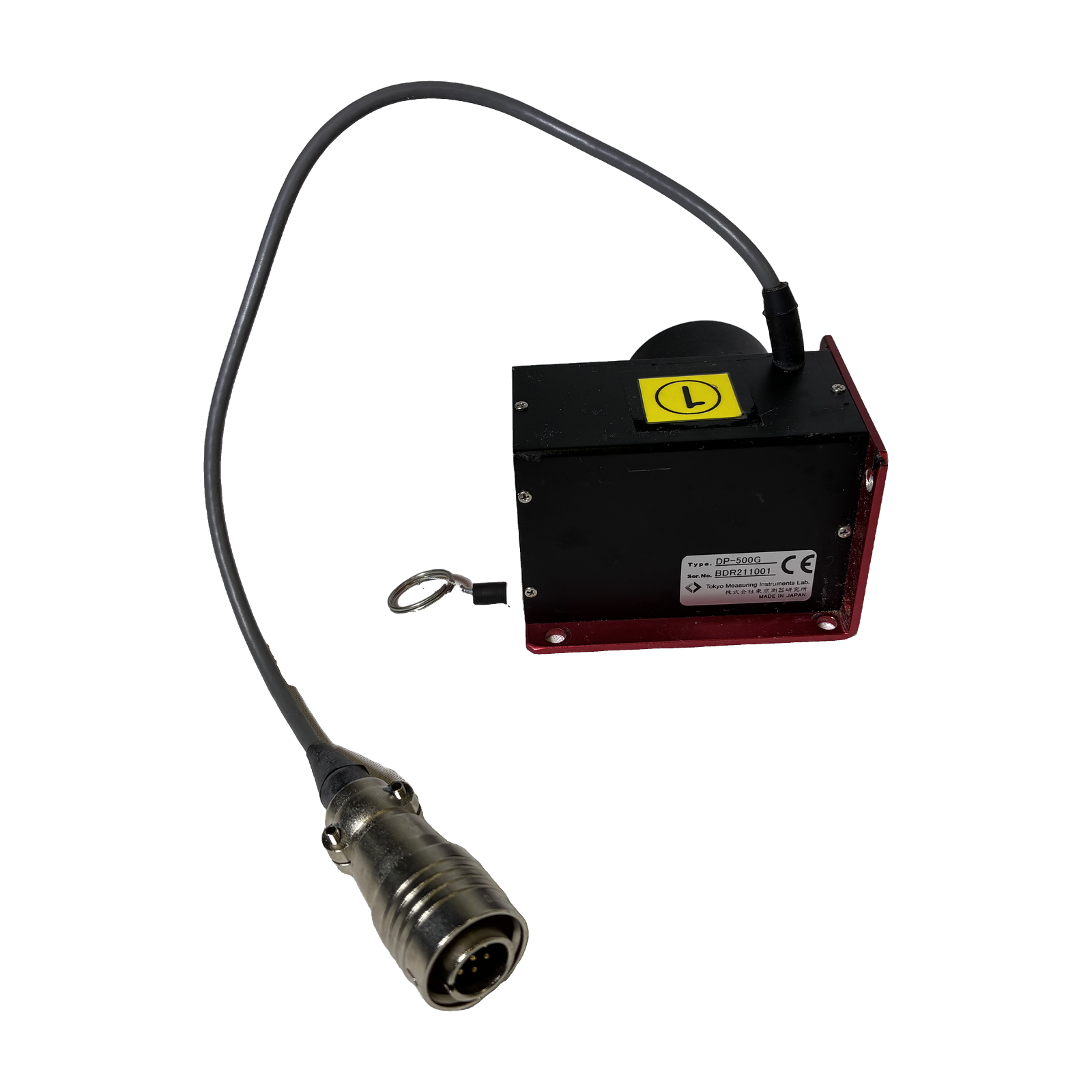

巻込型変位計。容量 500mm の大変位対応モデルで、ステンレスワイヤの引き出し量から変位を測定する。小型軽量でワイヤ張力が一定なため、微小変位測定の直線性に優れる。定格出力 5mV/V、感度 20×10⁻⁶ ひずみ/mm、非直線性 0.3% RO。

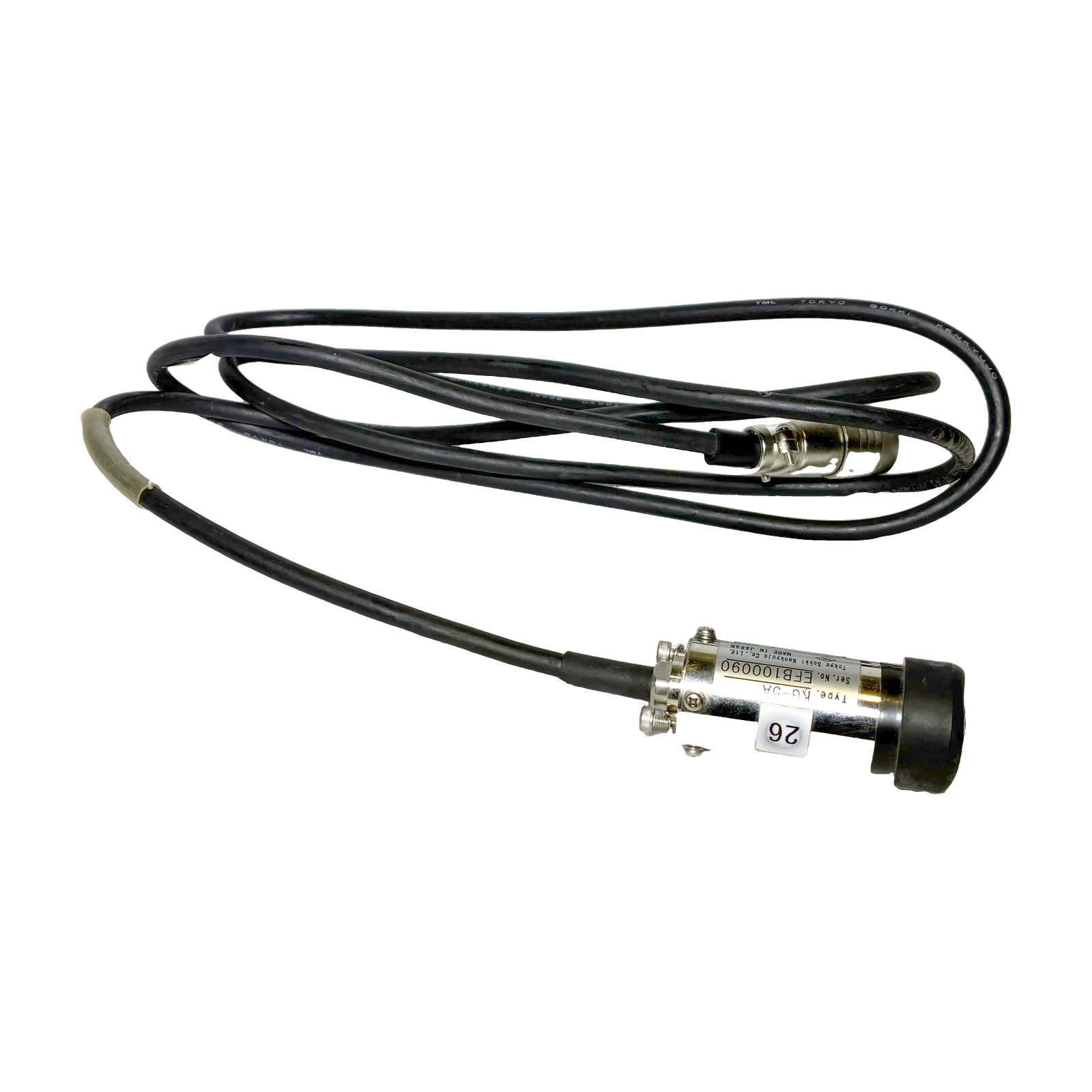

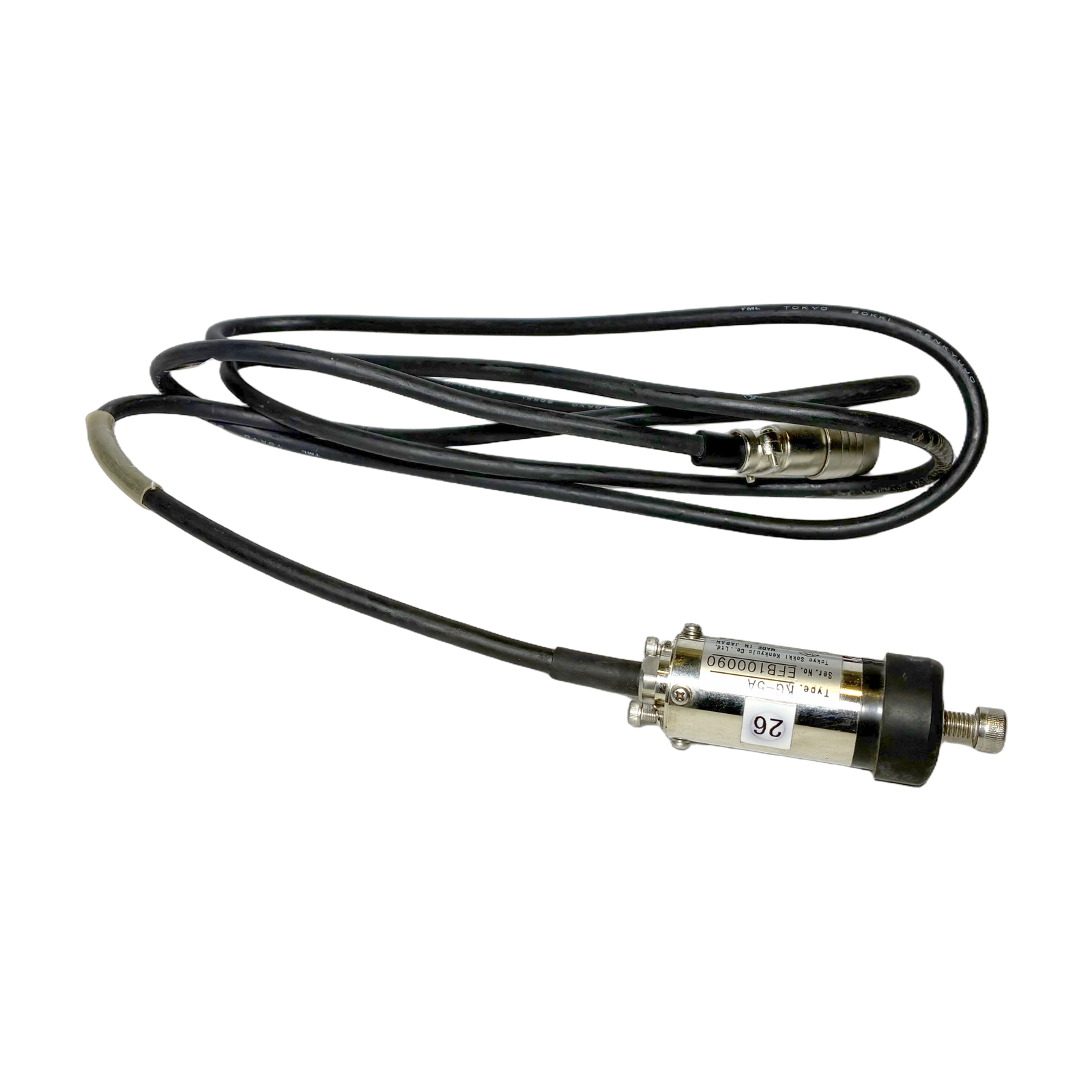

コンクリート表面のクラックや打継目にまたがせて開口変位を測定する亀裂変位計。容量 ±2mm。防滴構造で長期屋外測定に対応、高感度・高精度で安定した計測が可能。

コンクリート表面のクラック開口変位を測定する亀裂変位計。容量 ±5mm の中容量モデル。防滴構造による長期屋外設置対応、優れた安定性を備え、KG-2A より大きな変位範囲をカバー。

東京測器の連通管式変位計「KWL-100E」。橋梁をはじめとする土木構造物の垂直方向変位を高精度に測定する。不動点に設置した基準水槽と本体を連通管で接続し、内蔵サーボ機構で常に水面を検出・追尾、構造物の変位を基準水面に対する相対変位として計測。測定範囲 100mm、定格出力 約 1mV/V (2000×10⁻⁶ ひずみ)、非直線性 0.5% RO、許容温度 0〜+50℃、質量 約 4.0kg。防滴 IP54 相当・アレスタ内蔵で屋外長期計測に対応、TDS シリーズデータロガーと組合せて多点自動測定が可能。

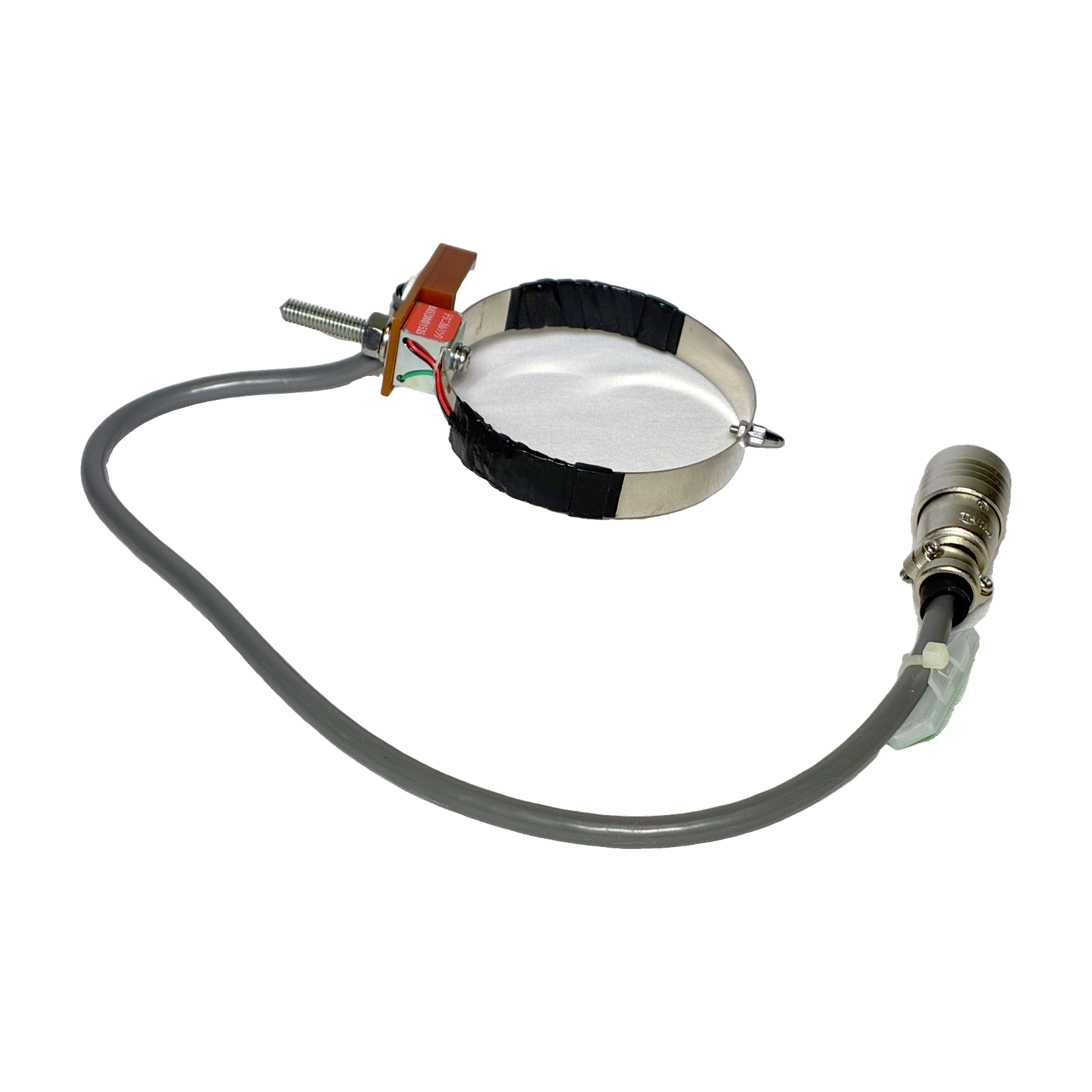

円形の板ばねにひずみゲージを取り付けたリング型変位計。容量 10mm。構造物に押しあてて取り付け、変位に応じた出力を得る方式。応答性が高く、安定した測定が可能で取り扱いが容易。定格出力 約 5mV/V、許容温度 0〜+40℃。

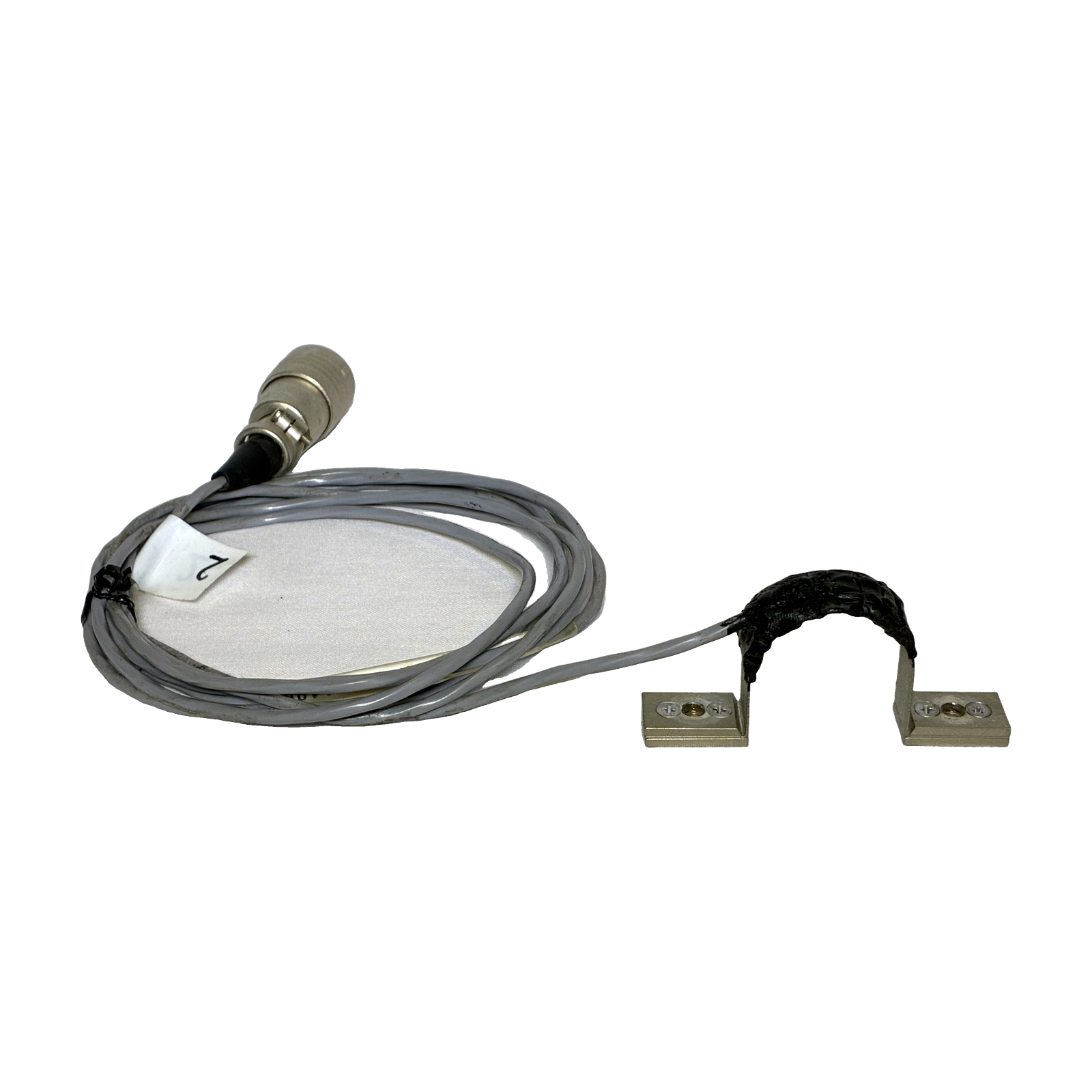

パイ型変位計。ばね板にひずみゲージを取り付けたシンプルな形状で、コンクリート表面のひび割れ変位や構造物の変位測定に使用。容量 ±2mm、標点距離 50mm。形状がシンプルで安定した測定が可能で、取り扱いも容易。
